脉冲吸尘粉碎机：结构拆解与工作原理探秘
浏览次数：28发布日期：2026-05-18
在制药、化工、食品等对生产环境要求严苛的行业中，脉冲吸尘粉碎机凭借粉碎与除尘一体化的优势，成为解决粉尘污染与物料加工难题的关键设备。它将物料粉碎与车间粉尘治理有机结合，既保证了物料的精细加工，又能有效避免粉尘飞扬，实现清洁生产。

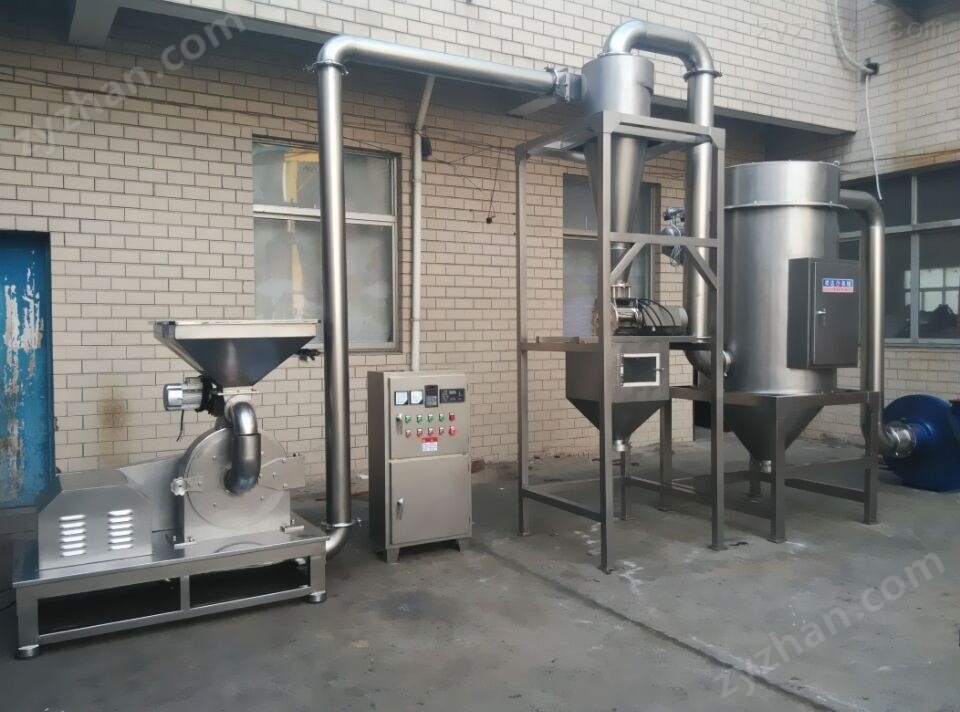

从结构上看，脉冲吸尘粉碎机是一套高度集成的系统，主要由粉碎主机、旋风分离器、脉冲除尘装置、引风机和电控系统五部分组成。粉碎主机是核心加工单元，多采用不锈钢齿盘式设计，通过活动齿盘与固定齿盘的高速相对运动，对物料进行挤压、剪切和撞击，实现精细化粉碎，其水冷却系统能有效降低腔体内温度，适配热敏性物料加工。旋风分离器则承担物料与空气的分离任务，利用旋转离心力将粉碎后的物料颗粒从气流中分离出来，通过关风机排出纯净物料，避免物料随气流进入除尘系统造成浪费。
脉冲除尘装置是保障车间清洁的关键，由滤袋(或滤筒)、脉冲阀和灰斗构成。含尘气流进入除尘箱后，粉尘被滤袋表面拦截，洁净气体透过滤袋由引风机排出。随着粉尘在滤袋表面不断堆积，系统阻力逐渐升高，当压差达到设定值时，电控系统会触发脉冲阀，瞬间释放0.4-0.6MPa的压缩空气，形成强力冲击波使滤袋剧烈振动，将附着的粉尘抖落至灰斗，实现滤袋的自动清洁，保证除尘效率稳定在98%以上。引风机作为动力源，通过负压作用将粉碎过程中产生的含尘气流吸入系统，确保粉尘无泄漏，而PLC智能控制系统则统筹设备启停、粉碎细度调节、脉冲清灰周期等功能，实现自动化运行。
其工作原理可概括为“粉碎-分离-除尘-循环”的闭环流程：物料进入粉碎腔被齿盘粉碎后，在引风机负压作用下随气流进入旋风分离器，完成物料与空气的初次分离；含尘气流继续进入脉冲除尘箱，经滤袋过滤后，洁净气体排放至车间外，粉尘则被截留在滤袋表面；当滤袋阻力达到阈值时，脉冲清灰系统启动，抖落的粉尘集中收集处理，滤袋恢复过滤能力，整个系统持续循环运行，实现粉碎作业与粉尘治理同步完成。
